หม้อแปลงไฟฟ้าทำหน้าที่อะไร?

คำตอบหลัก

ก หม้อแปลงไฟฟ้า ถ่ายโอนพลังงานไฟฟ้าระหว่างสองวงจรขึ้นไปผ่านการเหนี่ยวนำแม่เหล็กไฟฟ้า เปลี่ยนระดับแรงดันไฟฟ้าโดยไม่ต้องเปลี่ยนความถี่ . ในทางปฏิบัติ ระบบจะเพิ่มแรงดันไฟฟ้าสำหรับการส่งสัญญาณทางไกล (เช่น จาก 11 kV ถึง 400 kV) หรือลดระดับลงเพื่อการใช้งานอย่างปลอดภัย (เช่น จาก 240 V ถึง 12 V สำหรับอุปกรณ์อิเล็กทรอนิกส์) นอกเหนือจากการแปลงแรงดันไฟฟ้าแล้ว หม้อแปลงยังให้การแยกทางไฟฟ้า ควบคุมกระแสไฟฟ้า และป้องกันอุปกรณ์จากไฟกระชาก

หม้อแปลงสมัยใหม่บรรลุประสิทธิภาพของ 95% ถึง 99% ทำให้เป็นหนึ่งในอุปกรณ์ไฟฟ้าที่มีประสิทธิภาพสูงสุดในการใช้งาน ไม่ว่าจะอยู่ในสถานีไฟฟ้าย่อยที่รองรับพลังงานหลายร้อยเมกะวัตต์หรือหน่วยขนาดกะทัดรัดภายในเครื่องชาร์จโทรศัพท์ หลักการพื้นฐาน - กฎการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์ - ยังคงเหมือนเดิม

ประเภทของหม้อแปลงไฟฟ้าและการประยุกต์

หม้อแปลงถูกแบ่งประเภทอย่างกว้างๆ ตามความถี่ในการใช้งาน การก่อสร้าง และการใช้งาน การทำความเข้าใจความแตกต่างจะช่วยในการเลือกหน่วยที่เหมาะสมสำหรับระบบที่กำหนด

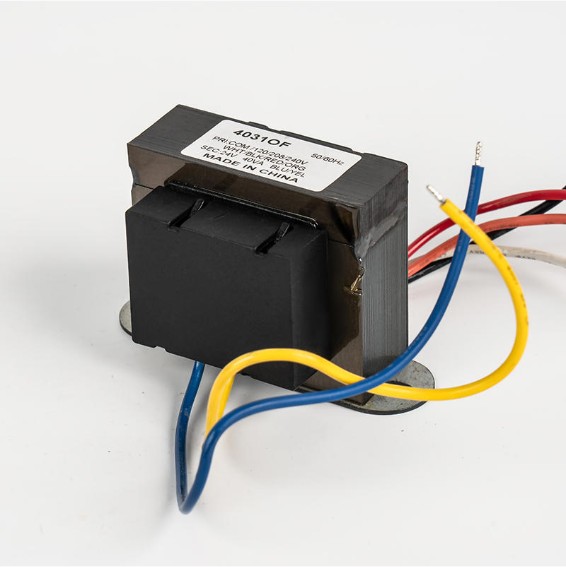

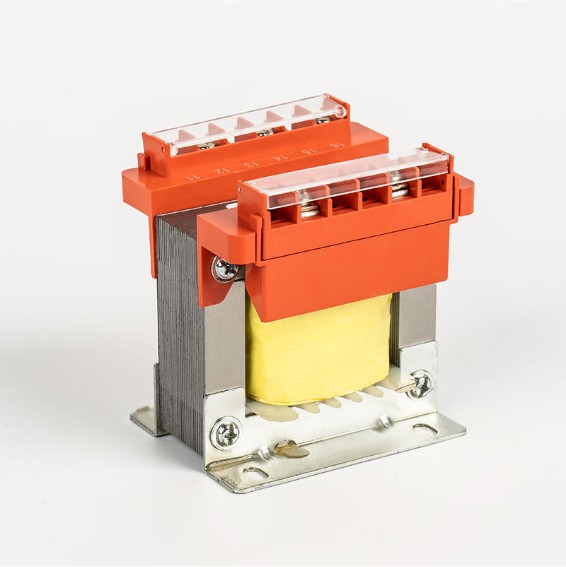

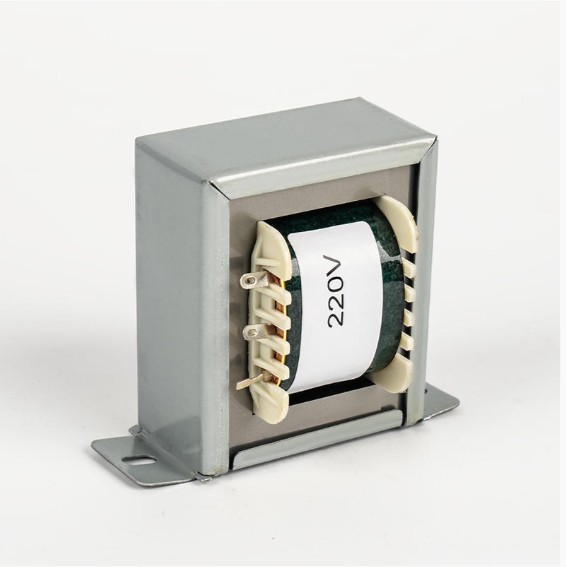

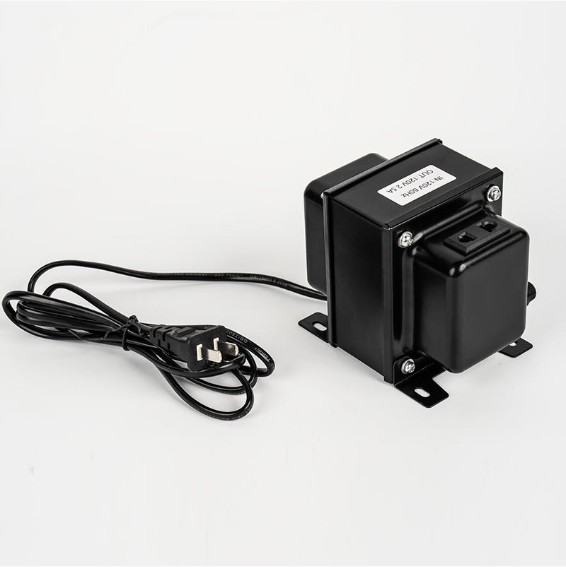

หม้อแปลงความถี่ต่ำ

หม้อแปลงความถี่ต่ำทำงานที่ความถี่กริดไฟฟ้ามาตรฐานของ 50 เฮิรตซ์ หรือ 60 เฮิรตซ์ . พวกเขาใช้แกนเหล็กซิลิกอนเคลือบเพื่อลดการสูญเสียกระแสไหลวน ข้อได้เปรียบหลัก ได้แก่ ความทนทาน ความสามารถในการจัดการกำลังสูง และอายุการใช้งานที่ยาวนาน ซึ่งมักจะเกิน 25 ปีเมื่อมีการบำรุงรักษาที่เหมาะสม

กpplications of low frequency transformers span a wide range of industries:

• การกระจายพลังงาน: สถานีไฟฟ้าย่อยแบบกริดก้าวลงจากแรงดันไฟฟ้าส่งไปยังแรงดันไฟฟ้าผู้บริโภค
• การควบคุมอุตสาหกรรม: อุปกรณ์ปรับแรงดันไฟฟ้า เครื่องปรับแรงดันไฟฟ้า และเครื่องเชื่อมไฟฟ้าที่ต้องการเอาต์พุตกระแสสูงที่เสถียร
• แสงสว่างและเครื่องใช้ในบ้าน: ระบบลดแสง ไดรฟ์คอมเพรสเซอร์ HVAC และหน่วยทำความเย็น
• พลังงานใหม่: อินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์ (PV) แปลงไฟฟ้ากระแสตรงจากแผงโซลาร์เซลล์เป็นไฟฟ้ากระแสสลับที่เข้ากันได้กับกริด และระบบกักเก็บพลังงานที่จัดการรอบการชาร์จ/คายประจุ

Ningbo Chuangbiao Electronic Technology Co., Ltd. เชี่ยวชาญด้านหม้อแปลงความถี่ต่ำที่ออกแบบมาสำหรับสภาพแวดล้อมที่มีความต้องการสูงเหล่านี้ โดยนำเสนอผลิตภัณฑ์ที่รับประกันการแปลงพลังงานอย่างมีประสิทธิภาพและการป้องกันที่เชื่อถือได้สำหรับภาคส่วนพลังงาน อุตสาหกรรม แสงสว่าง เครื่องใช้ในบ้าน และพลังงานใหม่

หม้อแปลงความถี่สูง

หม้อแปลงความถี่สูงทำงานจาก 20 kHz สูงถึงหลาย MHz . เนื่องจากการสูญเสียแกนเพิ่มขึ้นตามความถี่ของแกนเหล็ก พวกเขาจึงใช้แกนเฟอร์ไรต์หรือแกนเหล็กที่เป็นผงแทน ประโยชน์หลักคือขนาด: หม้อแปลงความถี่สูงที่จัดการพลังงานได้เท่ากับหน่วย 50 Hz เล็กลงและเบาขึ้น 10 ถึง 100 เท่า .

การใช้งานทั่วไป ได้แก่ อุปกรณ์จ่ายไฟแบบโหมดสวิตช์ (SMPS) อุปกรณ์โทรคมนาคม อุปกรณ์ทางการแพทย์ และเครื่องชาร์จในรถยนต์ไฟฟ้า (EV)

การเชื่อมต่อหม้อแปลงกระแส: มันทำงานอย่างไรและเหตุใดจึงสำคัญ

ก current transformer (CT) is a measurement device that produces a reduced, proportional current in its secondary winding, allowing safe measurement of high-current circuits. Correct connection is critical for both accuracy and safety.

ขั้นตอนการเชื่อมต่อ CT มาตรฐาน

1. ผ่านตัวนำหลัก (เส้นที่กำลังวัด) ผ่านหน้าต่าง CT หรือเชื่อมต่อกับขั้วต่อหลัก (P1, P2)
2. เชื่อมต่อขั้วต่อรอง (S1, S2) เข้ากับเครื่องมือวัด โดยทั่วไปคือแอมป์มิเตอร์หรือมิเตอร์วัดพลังงานพิกัด 5 A หรือ 1 A
3. อย่าปล่อยให้ตัวรองของ CT วงจรเปิดที่มีพลังงานอยู่ กn open secondary can generate dangerously high voltages (potentially thousands of volts) due to the unimpeded magnetomotive force.
4. สังเกตเครื่องหมายขั้ว (แบบจุดหรือเครื่องหมาย P1/S1) เพื่อให้แน่ใจว่าความสัมพันธ์ของเฟสถูกต้องสำหรับการใช้งานรีเลย์ป้องกัน
5. กราวด์ขั้วต่อรองหนึ่งขั้วต่อตามแนวทางปฏิบัติมาตรฐาน (โดยทั่วไปคือ S2 หรือ S1 ที่ต่อสายดินกับแชสซี) เพื่อป้องกันอันตรายจากแรงดันไฟฟ้าลอย

อัตราส่วน CT ทั่วไปคือ 100:5, 200:5, 400:5 และ 1,000:5 ก . การเลือกอัตราส่วน CT ที่เล็กเกินไปทำให้เกิดความอิ่มตัวและข้อผิดพลาดในการวัด ขนาดใหญ่เกินไปจะลดความแม่นยำที่โหลดปกติ ระบุระดับความแม่นยำ CT เสมอ (เช่น คลาส 0.5 สำหรับการสูบจ่าย คลาส 5P สำหรับการป้องกัน) เมื่อสั่งซื้อ

Pad Mount Transformer: การติดตั้งและข้อควรพิจารณาที่สำคัญ

ก pad mount transformer is a ground-level, tamper-resistant unit housed in a locked steel cabinet, connected to an underground distribution network. It is the standard solution for suburban and commercial areas where aerial lines are impractical or undesirable.

การให้คะแนนโดยทั่วไปมีตั้งแต่ 25 เควีเอ ถึง 2,500 เควีเอ โดยมีแรงดันไฟฟ้าหลัก 4 kV ถึง 35 kV และแรงดันไฟฟ้ารอง 120/240 V (เฟสเดียว) หรือ 208Y/120 V ถึง 480Y/277 V (สามเฟส)

ข้อกำหนดการติดตั้งที่สำคัญ

• แผ่นคอนกรีต: ต้องได้ระดับ ได้รับการจัดระดับตามโครงสร้าง และขนาดตามข้อกำหนดของผู้ผลิต (โดยทั่วไปจะขยายออกไป 3–6 นิ้วเหนือพื้นที่วางของตู้)
• การกวาดล้าง: พื้นที่ทำงานที่ชัดเจนอย่างน้อย 3 ฟุตในด้านไฟฟ้าแรงสูง ระยะห่างจากอาคาร 10 ฟุตตามแนวทางของ NEC
• เส้นทางสายเคเบิล: สายเคเบิลใต้ดินผ่านปลอกท่อร้อยสายที่ปิดผนึกจากความชื้นและสัตว์ฟันแทะ
• สายดิน: ตู้และสายนิวทรัลต้องเชื่อมติดกับแกนกราวด์ซึ่งขับเคลื่อนตามข้อกำหนดด้านความต้านทานต่อดินในท้องถิ่น (โดยทั่วไปคือ <25 Ω)
• บรรจุน้ำมัน: เขตอำนาจศาลหลายแห่งกำหนดให้มีคันดินรองหรือแผ่นดูดซับอยู่ใต้หน่วยที่เติมน้ำมันเพื่อป้องกันการปนเปื้อนในดิน

Transformer และ Substation: ทำงานร่วมกันอย่างไร

ก substation is a facility that switches, transforms, and regulates electrical power. Transformers are its central components, performing the actual voltage conversion between transmission and distribution levels.

ก typical utility substation workflow looks like this:

1. อินพุตสายส่ง: กำลังไฟฟ้ามาถึงที่ 115 kV, 230 kV หรือ 500 kV จากโรงงานผลิตไฟฟ้า
2. หม้อแปลงแบบสเต็ปดาวน์: ก large power transformer reduces voltage to 12.47 kV, 13.8 kV, or 34.5 kV for primary distribution.
3. สวิตช์เกียร์และการป้องกัน: เซอร์กิตเบรกเกอร์ สวิตช์ตัดการเชื่อมต่อ และรีเลย์ป้องกันจะแยกความผิดปกติภายในเสี้ยววินาที
4. หม้อแปลงไฟฟ้าระบบจำหน่าย: ยูนิตแบบติดเสาหรือแบบติดแผ่นช่วยลดแรงดันไฟฟ้าเป็น 120/240 V หรือ 480 V สำหรับใช้ในที่อยู่อาศัยและพาณิชยกรรม

ก single substation power transformer can handle 10 เมกะวัตต์ถึง 1,000 เมกะวัตต์ และมีน้ำหนักมากถึงหลายร้อยตัน ความล้มเหลวของยูนิตดังกล่าวอาจทำให้พื้นที่ทั้งหมดดับเป็นเวลาหลายสัปดาห์ ซึ่งเป็นสาเหตุที่การตรวจสอบและบำรุงรักษาหม้อแปลงไฟฟ้าของสถานีย่อยถือเป็นงานด้านโครงสร้างพื้นฐานที่สำคัญ

วิธีตรวจสอบหม้อแปลง: วิธีทดสอบและสิ่งที่ต้องค้นหา

การทดสอบเป็นประจำช่วยป้องกันความล้มเหลวที่ไม่คาดคิดและยืดอายุการใช้งานของหม้อแปลง การทดสอบที่เหมาะสมขึ้นอยู่กับชนิดของหม้อแปลงและอุปกรณ์ที่มีอยู่

การตรวจสายตาและทางกายภาพขั้นพื้นฐาน

• ตรวจสอบการรั่วไหลของน้ำมัน การกัดกร่อน บุชชิ่งร้าว หรือครีบระบายความร้อนที่ชำรุด
• ตรวจสอบระดับน้ำมันผ่านกระจกมองเห็น น้ำมันต่ำช่วยลดการระบายความร้อนและความเป็นฉนวน
• ฟังเสียงฮัม เสียงหึ่งๆ หรือเสียงแตกที่ผิดปกติ เสียงที่สูงกว่าปกติ 100–120 Hz อาจบ่งบอกถึงการหลวมของแกนกลางหรือการคายประจุบางส่วน
• ตรวจสอบว่าพัดลมระบายความร้อนหรือปั๊ม (ถ้ามี) ทำงานอย่างถูกต้อง

การทดสอบทางไฟฟ้า

• ทดสอบอัตราส่วนการหมุน (TTR): ยืนยันอัตราส่วนของแรงดันไฟฟ้าหลักและรองตรงกับแผ่นป้าย โดยทั่วไปค่าเบี่ยงเบนที่ยอมรับได้คือ ±0.5% ของอัตราส่วนแผ่นป้าย
• การทดสอบความต้านทานของฉนวน (IR): กpply 500 V or 1,000 V DC via a megohmmeter between windings and between windings and core. Values above 1,000 เมกะวัตต์ โดยทั่วไปถือว่ามีประโยชน์สำหรับหน่วยแรงดันไฟฟ้าปานกลาง
• ความต้านทานของขดลวด DC: ตรวจจับการเลี้ยวที่ลัดวงจรหรือการเชื่อมต่อที่หลวม เปรียบเทียบค่าที่วัดได้กับข้อมูลโรงงาน การเบี่ยงเบนมากกว่า 2% รับประกันการสอบสวน
• การวิเคราะห์ก๊าซที่ละลายน้ำ (DGA): สำหรับหม้อแปลงที่เติมน้ำมัน ให้ระบุข้อบกพร่องที่เกิดขึ้นโดยการวัดก๊าซที่ละลายในน้ำมันที่เป็นฉนวน (เช่น อะเซทิลีนบ่งบอกถึงการอาร์ก ไฮโดรเจนบ่งบอกถึงการคายประจุบางส่วน)
• ปัจจัยด้านกำลัง / การทดสอบเดลต้าแทน: วัดการสูญเสียอิเล็กทริกในฉนวน มูลค่าเกิน 0.5%–1% สำหรับระบบฉนวนกระดาษน้ำมันแนะนำให้ความชื้นซึมเข้าไปหรือเสื่อมสภาพ

ช่วงเวลาการบำรุงรักษาที่แนะนำ

การเลือกหม้อแปลงให้เหมาะกับการใช้งานของคุณ

การเลือกหม้อแปลงเกี่ยวข้องกับการจับคู่พารามิเตอร์หลายตัวกับโหลดและสภาพแวดล้อม การลดขนาดทำให้เกิดความร้อนสูงเกินไปและความล้มเหลวก่อนวัยอันควร การเพิ่มขนาดทุนของเสียและเพิ่มการสูญเสียที่ไม่มีโหลด

• พิกัดเควีเอ: คำนวณโหลดที่เชื่อมต่อทั้งหมด (เป็นกิโลวัตต์) หารด้วยตัวประกอบกำลัง จากนั้นเพิ่มส่วนต่างด้านความปลอดภัย 20–25% สำหรับการขยายในอนาคต
• อัตราส่วนแรงดันไฟฟ้า: จับคู่แรงดันไฟฟ้าหลักกับแหล่งจ่ายไฟและแรงดันไฟฟ้ารองให้ตรงกับข้อกำหนดโหลด ยืนยันช่วง tap-changer หากแรงดันไฟจ่ายแตกต่างกัน
• ชั้นฉนวน: เลือกแบบแห้งสำหรับสถานที่ในร่มและไวไฟ (เช่น โรงพยาบาล ตึกสูง) แช่น้ำมันสำหรับสถานีไฟฟ้าย่อยกลางแจ้งที่ต้องการพิกัดที่สูงกว่า
• ความถี่ในการทำงาน: ยืนยันความเข้ากันได้ของ 50 Hz หรือ 60 Hz หม้อแปลงที่ออกแบบมาสำหรับ 60 Hz จะร้อนเกินไปและอิ่มตัวหากทำงานที่ 50 Hz ที่แรงดันไฟฟ้าเดียวกัน
• สภาพแวดล้อม: สำหรับสภาพแวดล้อมที่มีความชื้น กัดกร่อน หรือพื้นที่สูง ให้ระบุขดลวดแบบห่อหุ้ม การเคลือบแบบเขตร้อน หรือหน่วยลดระดับความสูง

สำหรับการใช้งานในอุตสาหกรรมและพลังงานใหม่ที่ต้องการประสิทธิภาพของหม้อแปลงความถี่ต่ำที่ได้รับการพิสูจน์แล้ว Ningbo Chuangbiao Electronic Technology Co., Ltd. นำเสนอโซลูชั่นเชิงวิศวกรรม ตั้งแต่หม้อแปลงเชื่อมและตัวควบคุมแรงดันไฟฟ้าไปจนถึงหม้อแปลงอินเวอร์เตอร์ PV และหน่วยระบบกักเก็บพลังงาน ซึ่งได้รับการสนับสนุนจากมาตรฐานคุณภาพที่เข้มงวดและความเชี่ยวชาญในการใช้งานเชิงลึก
