พื้นฐานของหม้อแปลง: หม้อแปลงไฟฟ้าคืออะไร?

ก หม้อแปลงไฟฟ้า เป็นอุปกรณ์ไฟฟ้าสถิตย์ที่ถ่ายโอนพลังงานไฟฟ้าระหว่างสองวงจรขึ้นไปผ่านการเหนี่ยวนำแม่เหล็กไฟฟ้า โดยไม่มีการเชื่อมต่อทางไฟฟ้าโดยตรง หน้าที่หลักคือเพิ่มหรือลดแรงดันไฟฟ้าในขณะที่รักษาพลังงาน (ตามหลักการ) ให้คงที่ การทำความเข้าใจพื้นฐานของหม้อแปลงถือเป็นสิ่งสำคัญสำหรับทุกคนที่ทำงานกับระบบไฟฟ้า การควบคุมทางอุตสาหกรรม หรือการประยุกต์ใช้พลังงานหมุนเวียน

ในทางปฏิบัติ หม้อแปลงที่เชื่อมต่อกับแหล่งจ่ายไฟหลัก 240วี ที่มีอัตราส่วนรอบ 10: :1 จะส่งกระแสไฟประมาณ 24V ที่แหล่งจ่ายไฟสำรอง ซึ่งเป็นความสัมพันธ์ที่ตรงไปตรงมาซึ่งเป็นรากฐานของการออกแบบและการเลือกหม้อแปลงทั้งหมด

หม้อแปลงไฟฟ้าและหลักการเหนี่ยวนำแม่เหล็กไฟฟ้า

หม้อแปลงไฟฟ้าทำงานตามกฎการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์ทั้งหมด เมื่อกระแสสลับไหลผ่านขดลวดปฐมภูมิ จะทำให้เกิดฟลักซ์แม่เหล็กในแกนกลางที่เปลี่ยนแปลงอย่างต่อเนื่อง ฟลักซ์ที่เปลี่ยนแปลงนี้ทำให้เกิดแรงเคลื่อนไฟฟ้า (EMF) ในขดลวดทุติยภูมิ

EMF เหนี่ยวนำในแต่ละขดลวดอธิบายโดย:

จ = 4.44 × ฉ × ยังไม่มีข้อความ × Φ _{สูงสุด}

ที่ไหน:

• ฉ = ความถี่ของแหล่งจ่ายไฟ (Hz)
• เอ็น = จำนวนรอบในการม้วน
• Φ _{สูงสุด} = ฟลักซ์แม่เหล็กสูงสุด (เวเบอร์)

เนื่องจากหม้อแปลงต้องอาศัยการเปลี่ยนแปลงฟลักซ์ จึงทำงานเฉพาะกับไฟฟ้ากระแสสลับ (AC) เท่านั้น การใช้ DC ส่งผลให้ไม่มีการเหนี่ยวนำ มีเพียงแรงดันไฟต้านทานลดลงและอาจสร้างความเสียหายให้กับความร้อนที่สะสมในขดลวด

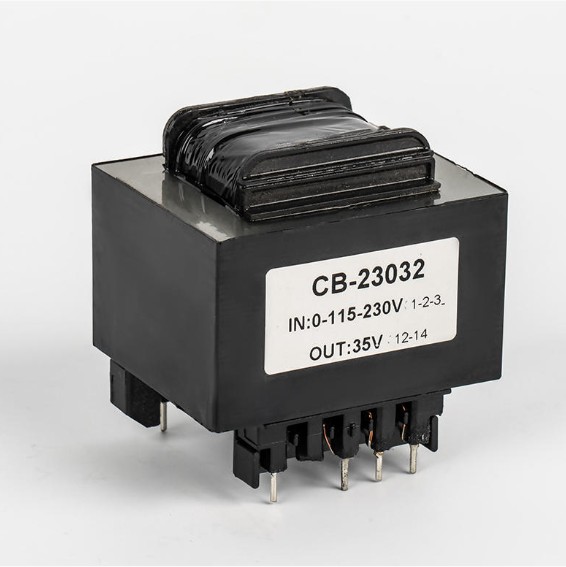

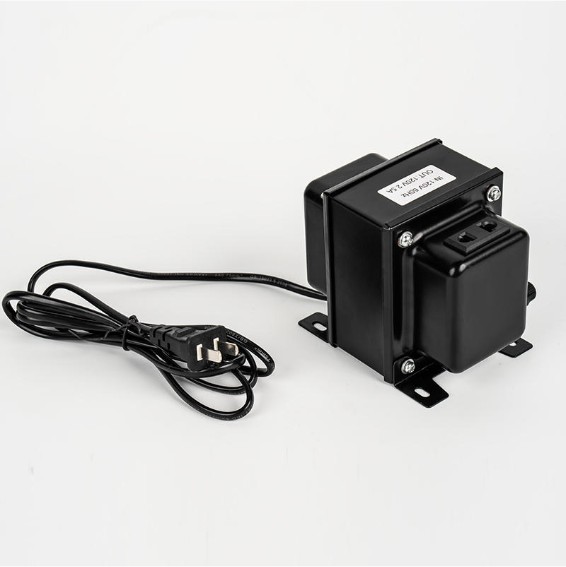

หม้อแปลงแรงดันไฟฟ้าเฟสเดียว

หม้อแปลงแรงดันไฟฟ้าเฟสเดียวเป็นประเภทหม้อแปลงพื้นฐานที่สุด ประกอบด้วยขดลวดสองเส้น ขดลวดปฐมภูมิและขดลวดทุติยภูมิพันรอบแกนแม่เหล็กที่ใช้ร่วมกัน เมื่อใช้แรงดันไฟฟ้ากระแสสลับกับแหล่งจ่ายไฟหลัก แรงดันไฟฟ้าตามสัดส่วนจะปรากฏขึ้นที่ขั้วต่อรอง

ลักษณะสำคัญของหม้อแปลงไฟฟ้าเฟสเดียว ได้แก่ :

• การแปลงแรงดันไฟฟ้าเป็นสัดส่วนโดยตรงกับอัตราส่วนรอบ
• การเปลี่ยนแปลงปัจจุบันจะแปรผกผันกับอัตราส่วนการหมุน
• ประถมศึกษาและมัธยมศึกษามีการแยกทางไฟฟ้า แต่เชื่อมต่อกันด้วยสนามแม่เหล็ก
• การใช้งานทั่วไป ได้แก่ เครื่องใช้ในครัวเรือน ระบบควบคุมทางอุตสาหกรรม และระบบไฟส่องสว่าง

ก typical single-phase distribution transformer for residential use steps down the utility supply from 11kV ถึง 230V เพื่อการบริโภคภายในประเทศอย่างปลอดภัย

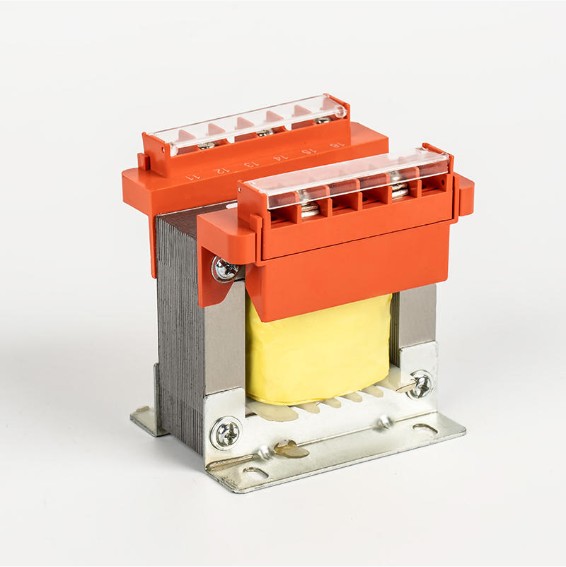

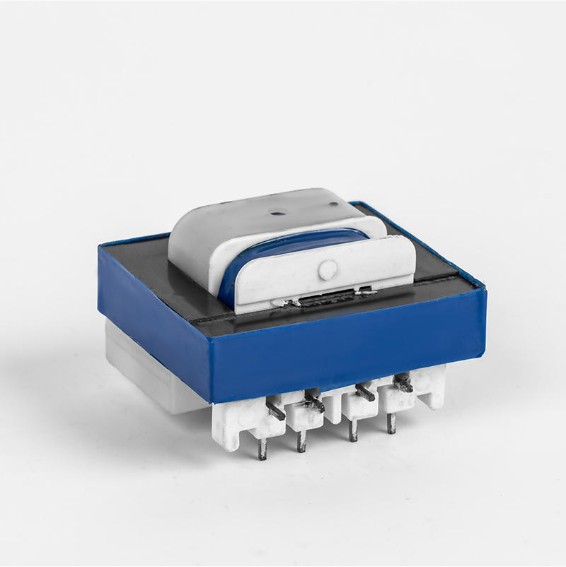

การก่อสร้างหม้อแปลงไฟฟ้า (เฟสเดียว)

ก single-phase transformer has three primary physical components:

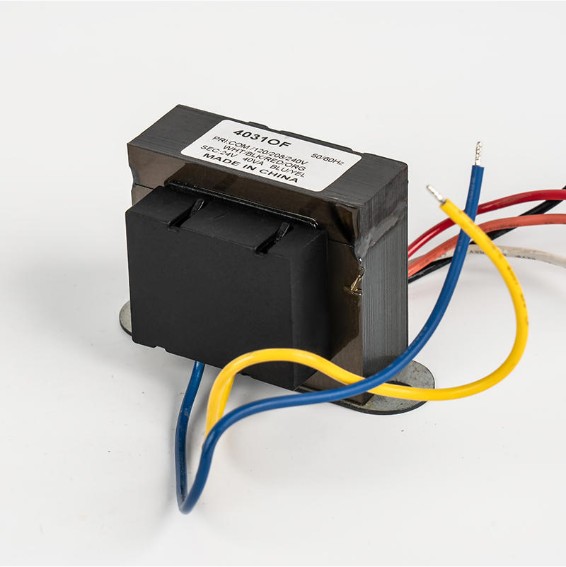

แกนแม่เหล็ก

แกนกลางเป็นเส้นทางที่ไม่เต็มใจสำหรับฟลักซ์แม่เหล็ก มันถูกสร้างขึ้นจากการเคลือบบาง ๆ ของเหล็กซิลิกอน (โดยทั่วไปมีความหนา 0.35 มม. ถึง 0.5 มม.) แต่ละเคลือบด้วยสารเคลือบเงาฉนวน โครงสร้างเคลือบนี้ ลดการสูญเสียกระแสไหลวนได้มากถึง 90% เมื่อเทียบกับแกนแข็งที่มีขนาดเท่ากัน

มีการใช้การกำหนดค่าหลักทั่วไปสองแบบ:

• ประเภทหลัก: ขดลวดล้อมรอบแขนขาแกนกลาง ดีกว่าสำหรับการใช้งานไฟฟ้าแรงสูง
• ประเภทเปลือก: แกนกลางล้อมรอบขดลวด มีการป้องกันแม่เหล็กที่ดีกว่าและมีขนาดกะทัดรัด

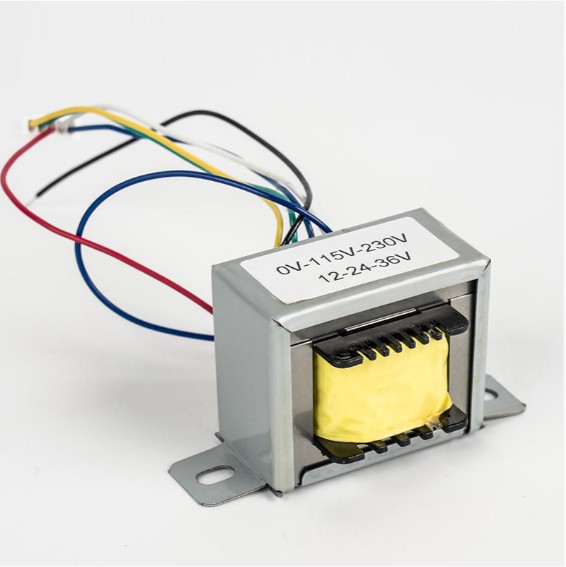

ขดลวด

ขดลวด are made from copper or aluminum conductors insulated with enamel or paper. The primary winding is connected to the input supply; the secondary winding delivers power to the load. Conductors are sized based on the current they carry — the higher-voltage winding typically has more turns of thinner wire, while the lower-voltage winding uses fewer turns of thicker wire.

ระบบฉนวน

ฉนวนแยกขดลวดปฐมภูมิและขดลวดทุติยภูมิ และแยกแต่ละขดลวดออกจากแกนกลาง วัสดุฉนวนทั่วไป ได้แก่ กระดาษคราฟท์ บอร์ดพิมพ์ และแคมบริกเคลือบเงา ชั้นฉนวน (เช่น Clกss B ที่ 130°C, Class F ที่ 155°C) เป็นตัวกำหนดอุณหภูมิการทำงานสูงสุด

ก Transformer's Turns Ratio

อัตราส่วนการหมุนเป็นพารามิเตอร์ที่สำคัญที่สุดเพียงตัวเดียวในการออกแบบหม้อแปลงไฟฟ้า มันกำหนดความสัมพันธ์ระหว่างแรงดันและกระแสปฐมภูมิและทุติยภูมิ

อัตราส่วนการหมุน (a) = เอ็น _ป / น _ส = วี _ป / วี _ส = ฉัน _ส / ฉัน _ป

ที่ไหน เอ็น _ป และเอ็น _ส คือจำนวนรอบของประถมศึกษาและมัธยมศึกษาตามลำดับ V _ป และวี _ส เป็นแรงดันไฟฟ้าที่สอดคล้องกัน และ ฉัน _ป และฉัน _ส คือกระแสน้ำ

โปรดทราบว่าในขณะที่แรงดันสเกลตามอัตราส่วนการหมุน กระแสจะแปรผกผัน - หม้อแปลงที่ลดแรงดันไฟฟ้าลงครึ่งหนึ่งจะเพิ่มกระแสเป็นสองเท่า (สมมติว่าเป็นหม้อแปลงในอุดมคติ)

อธิบายการกระทำของหม้อแปลงไฟฟ้า

การกระทำของหม้อแปลงไฟฟ้าหมายถึงลำดับการถ่ายโอนพลังงานทั้งหมดจากระดับปฐมภูมิไปสู่ระดับทุติยภูมิ นี่คือกระบวนการทีละขั้นตอน:

1. กC voltage is applied to the primary winding, driving an alternating current through it.
2. กระแสนี้จะสร้างฟลักซ์แม่เหล็กสลับในแกนกลาง ซึ่งโดยทั่วไปจะเสร็จสมบูรณ์ 50 หรือ 60 รอบต่อวินาที ขึ้นอยู่กับความถี่ในการจ่าย
3. ฟลักซ์ที่เปลี่ยนแปลงเชื่อมโยงกับขดลวดทุติยภูมิและเหนี่ยวนำแรงดันไฟฟ้า (ตามกฎของฟาราเดย์)
4. เมื่อโหลดเชื่อมต่อกับทุติยภูมิ กระแสจะไหล และโหลดจะได้รับกำลัง
5. กระแสทุติยภูมิสร้างฟลักซ์ของตัวเองที่ต่อต้านฟลักซ์ปฐมภูมิ (กฎของเลนซ์) ทำให้กระแสปฐมภูมิดึงกระแสมากขึ้นจากแหล่งจ่ายเพื่อชดเชย ซึ่งเป็นกลไกควบคุมตนเอง

การดำเนินการนี้ไร้การสัมผัสโดยสิ้นเชิง — ไม่มีชิ้นส่วนที่เคลื่อนไหว ไม่มีการเชื่อมต่อทางไฟฟ้าระหว่างขดลวด — ทำให้หม้อแปลงมีความน่าเชื่อถือเป็นพิเศษพร้อมอายุการใช้งานที่มักจะเกิน 25–40 ปี ในการติดตั้งที่ได้รับการดูแลอย่างดี

ตัวอย่างพื้นฐานของหม้อแปลงไฟฟ้า: การคำนวณการทำงาน

พิจารณาหม้อแปลงไฟฟ้าแบบเฟสเดียวที่มีข้อกำหนดดังต่อไปนี้:

• ปrimary voltage (V _ป ): 230V
• สecondary voltage (V _ส ): 12V
• ปrimary turns (N _ป ): 1150 รอบ
• ความต้านทานโหลด: 10Ω

สtep 1 — Find the turns ratio: ก = 230/12 data 19.17

สtep 2 — Find N _ส : N _ส = น _ป / a = 1150 / 19.17 data 60 รอบ

สtep 3 — Find secondary current: ฉัน _ส = วี _ส / ร = 12/10 = 1.2A

สtep 4 — Find primary current (ideal): ฉัน _ป = ฉัน _ส / ก = 1.2 / 19.17 กลับไปยัง 0.063A (63mA)

ตัวอย่างนี้แสดงให้เห็นว่าอุปกรณ์หลักดึงกระแสไฟเพียงเล็กน้อยในขณะที่จ่ายไฟ 12V ไปยังโหลดได้อย่างไร ซึ่งเป็นการสาธิตในทางปฏิบัติเกี่ยวกับการลดแรงดันไฟฟ้าพร้อมกับการเพิ่มกระแสไฟ

กำลังไฟฟ้าในหม้อแปลงไฟฟ้า

ฉันn an ideal transformer, input power equals output power. There is no energy conversion — only energy transfer:

ป _ใน = วี _ป × ฉัน _ป = วี _ส × ฉัน _ส = ป _ออก

ฉันn the real world, a portion of the input power is lost. These losses fall into two categories:

การสูญเสียแกนกลาง (เหล็ก)

การสูญเสียหลักจะคงที่โดยไม่คำนึงถึงภาระและประกอบด้วย:

• การสูญเสียฮิสเทรีซิส: พลังงานกระจายไปเป็นโดเมนแม่เหล็กในแกนกลางในทิศทางตรงกันข้ามในแต่ละรอบ ลดลงโดยใช้เหล็กซิลิกอนที่เน้นเกรน
• การสูญเสียกระแสเอ็ดดี้: กระแสหมุนเวียนที่เกิดขึ้นภายในวัสดุแกนกลาง ลดลงด้วยการเคลือบแกน

การสูญเสียทองแดง (I²R)

การสูญเสียทองแดงเกิดขึ้นจากความต้านทานของตัวนำที่คดเคี้ยวและแปรผันตามกำลังสองของกระแสโหลด: ป _{ลูกบาศ์ก} = ฉัน² × R . การสูญเสียเหล่านี้จะเพิ่มขึ้นอย่างมีนัยสำคัญที่โหลดที่สูงขึ้น ซึ่งเป็นเหตุให้หม้อแปลงได้รับการจัดอันดับที่ kVA เฉพาะเพื่อป้องกันความร้อนสูงเกินไป

ประสิทธิภาพของหม้อแปลงไฟฟ้า

ประสิทธิภาพของหม้อแปลงไฟฟ้า (η) หมายถึงอัตราส่วนของกำลังไฟฟ้าเอาท์พุตต่อกำลังไฟฟ้าเข้า ซึ่งแสดงเป็นเปอร์เซ็นต์:

η (%) = (ป _ออก / ป _ใน ) × 100 = (ป _ออก / (ป _ออก ป _{การสูญเสีย} )) × 100

หม้อแปลงไฟฟ้ากำลังสมัยใหม่มักบรรลุประสิทธิภาพของ 97% ถึง 99.5% ทำให้เป็นหนึ่งในอุปกรณ์ไฟฟ้าที่มีประสิทธิภาพมากที่สุดเท่าที่เคยมีมา หม้อแปลงขนาด 100 kVA ที่มีประสิทธิภาพ 99% กระจายความร้อนเพียงประมาณ 1 kW ในขณะที่ให้พลังงานที่ใช้งานได้ 99 kW

ประสิทธิภาพสูงสุดเกิดขึ้นเมื่อการสูญเสียทองแดงเท่ากับการสูญเสียเหล็ก ซึ่งเป็นสภาวะที่สามารถออกแบบได้โดยการเลือกใช้วัสดุแกนกลาง หน้าตัดของแกนกลาง และขนาดตัวนำอย่างระมัดระวัง สำหรับหม้อแปลงที่มีพิกัด 50 kVA โดยมีการสูญเสียธาตุเหล็ก 200W และการสูญเสียทองแดง 200W ที่โหลดเต็ม:

η = 50,000 / (50,000 200 200) × 100 = 99.2%

ประสิทธิภาพของหม้อแปลงไฟฟ้า Triangle

สามเหลี่ยมประสิทธิภาพเป็นเครื่องมือภาพที่ได้มาจากสามเหลี่ยมกำลัง ซึ่งมีประโยชน์ในการทำความเข้าใจความสัมพันธ์ระหว่างกำลังไฟฟ้าเข้า กำลังไฟฟ้าเอาท์พุต และความสูญเสียในหม้อแปลงไฟฟ้า

ทั้งสามด้านเป็นตัวแทนของ:

• ฉันnput power (P _ใน ): ด้านตรงข้ามมุมฉาก — พลังงานทั้งหมดที่ดึงมาจากแหล่งจ่าย
• กำลังขับ (ป _ออก ): กำลังที่มีประโยชน์ที่ส่งไปยังโหลด
• ขาดทุน (ป _{การสูญเสีย} ): การสูญเสียแกน การสูญเสียทองแดงกระจายไปเป็นความร้อน

มุมประสิทธิภาพ θ แสดงว่าหม้อแปลงทำงานใกล้แค่ไหนถึงอุดมคติ - มุมที่เล็กกว่าบ่งบอกถึงประสิทธิภาพที่สูงขึ้น แบบจำลองแนวความคิดนี้ช่วยให้วิศวกรมองเห็นภาพข้อเสียด้านประสิทธิภาพเมื่อปรับการออกแบบหม้อแปลงให้เหมาะสมสำหรับโปรไฟล์โหลดเฉพาะ

สรุปพื้นฐานของหม้อแปลงไฟฟ้า

หลักการสำคัญของการทำงานของหม้อแปลงสามารถสรุปได้ดังนี้

การแสดงพื้นฐานของหม้อแปลงไฟฟ้า

ฉันn circuit diagrams and engineering schematics, the transformer is represented by two coupled coil symbols separated by vertical lines (representing the core). The standard schematic conveys:

• สัญกรณ์ดอท: จุดที่ขั้วหนึ่งของขดลวดแต่ละอันบ่งบอกถึงขั้ว - แรงดันไฟฟ้าที่ขั้วประอยู่ในเฟส
• เส้นหลัก: สingle lines represent an air-core transformer; double lines represent an iron-core transformer
• ฉลากที่คดเคี้ยว: ปrimary (left) and secondary (right) are clearly differentiated

สำหรับโมเดลหม้อแปลงในอุดมคติที่ใช้ในการวิเคราะห์วงจร วงจรสมมูลจะมีหม้อแปลงในอุดมคติที่มีอัตราส่วนรอบด้วย a แสดงถึงการถ่ายเทพลังงานที่สมบูรณ์แบบ หม้อแปลงไฟฟ้ารุ่นจริงเพิ่มความต้านทานแบบอนุกรม (R ₁ , อาร์ ₂ ) และรีแอกแทนซ์การรั่วไหล (X ₁ , เอ็กซ์ ₂ ) สำหรับการพันแต่ละครั้ง บวกกับการแบ่งย่อยที่แสดงถึงรีแอกแตนซ์แม่เหล็กและความต้านทานการสูญเสียแกน ทำให้วิศวกรมีเครื่องมือที่สมบูรณ์ในการทำนายการควบคุมแรงดันไฟฟ้าและประสิทธิภาพภายใต้สภาวะโหลดใดๆ

การควบคุมแรงดันไฟฟ้า — การเปลี่ยนแปลงแรงดันไฟฟ้าขั้วต่อรองจากไม่มีโหลดเป็นโหลดเต็ม — เป็นตัวชี้วัดประสิทธิภาพที่สำคัญ หม้อแปลงความถี่ต่ำที่ออกแบบมาอย่างดีจะรักษาการควบคุมแรงดันไฟฟ้าภายใน 2% ถึง 5% เพื่อให้มั่นใจว่ามีการส่งแรงดันไฟฟ้าที่เสถียรตลอดช่วงโหลดทั้งหมด

ไม่ว่าจะใช้ในแหล่งจ่ายไฟในครัวเรือน 230V, สถานีย่อยอุตสาหกรรม 10kV หรืออินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์ที่แปลงไฟฟ้ากระแสตรงจากแสงอาทิตย์เป็นไฟฟ้ากระแสสลับแบบกริด หม้อแปลงยังคงเป็นอุปกรณ์พื้นฐานของวิศวกรรมพลังงานไฟฟ้า — ในหลักการเรียบง่าย แต่ใช้งานได้อย่างพิเศษ
