คู่มือหม้อแปลงไฟฟ้าฉบับสมบูรณ์: ประเภท การให้คะแนน และการใช้งาน

อ หม้อแปลงไฟฟ้า เป็นอุปกรณ์แม่เหล็กไฟฟ้าแบบคงที่ซึ่งถ่ายโอนพลังงานไฟฟ้าระหว่างวงจรผ่านการเหนี่ยวนำแม่เหล็กไฟฟ้า อัตราที่แสดงเป็นโวลต์-แอมแปร์ (VA) หรือกิโลโวลต์-แอมแปร์ (kVA) ระบุถึงโหลดสูงสุดที่สามารถรับได้อย่างต่อเนื่องโดยไม่เกิดความร้อนสูงเกินไป การทำความเข้าใจว่าหม้อแปลงได้รับการจัดอันดับอย่างไร มีประเภทใดบ้าง และประเภทใดที่เหมาะกับการใช้งานของคุณ ถือเป็นสิ่งสำคัญสำหรับการออกแบบระบบไฟฟ้าที่ปลอดภัยและมีประสิทธิภาพ

หม้อแปลงได้รับการจัดอันดับอย่างไร?

หม้อแปลงได้รับการจัดอันดับใน โวลต์-แอมแปร์ (VA) หรือกิโลโวลต์-แอมแปร์ (kVA) ไม่ใช่วัตต์ เนื่องจากพิกัดจะต้องพิจารณาทั้งโหลดต้านทานและโหลดรีแอกทีฟ โดยไม่คำนึงถึงตัวประกอบกำลัง การให้คะแนนสะท้อนถึงผลิตภัณฑ์ของแรงดันไฟฟ้าที่กำหนดของหม้อแปลงและกระแสไฟที่กำหนดทั้งด้านหลักหรือด้านรอง

พารามิเตอร์หลักในแผ่นป้ายหม้อแปลงประกอบด้วย:

• ระดับเควีเอ – กำลังการผลิตไฟฟ้าปรากฏทั้งหมด (เช่น 50 kVA, 500 kVA)
• แรงดันไฟฟ้าหลักและรอง – ระดับแรงดันไฟฟ้าขาเข้าและขาออก (เช่น 11,000V / 400V)
• ความถี่ – โดยทั่วไป 50 Hz หรือ 60 Hz
• ความต้านทาน (%Z) – ส่งผลต่อกระแสไฟฟ้าลัดวงจร ค่าทั่วไปอยู่ระหว่าง 4% ถึง 6%
• ชั้นทำความเย็น – ONAN (น้ำมันธรรมชาติอากาศธรรมชาติ), ONAF, OFAF ฯลฯ สำหรับเครื่องขนาดใหญ่ AN หรือ AA สำหรับแบบแห้ง
• ชั้นฉนวน – พิกัดอุณหภูมิ เช่น คลาส B (130°C), คลาส F (155°C) หรือคลาส H (180°C)

ตัวอย่างเช่น ก หม้อแปลงไฟฟ้า 100 kVA ที่ 400V รองสามารถจ่ายกระแสสูงสุด 144.3 A (100,000 400 × √3 สำหรับสามเฟส) เกินกว่านี้อย่างต่อเนื่องทำให้เกิดการเสื่อมสภาพของฉนวนและความล้มเหลวในที่สุด

หม้อแปลงแบบ Step-Up และ Step-Down

การจำแนกประเภทพื้นฐานที่สุดของหม้อแปลงไฟฟ้าคือตามทิศทางการแปลงแรงดันไฟฟ้า

หม้อแปลงไฟฟ้าแบบสเต็ปอัพ

หม้อแปลงแบบ step-up จะเพิ่มแรงดันไฟฟ้าจากหลักไปเป็นรอง ขดลวดทุติยภูมิมีรอบมากกว่าขดลวดหลัก ตัวอย่างเช่น ก เครื่องกำเนิดไฟฟ้าขนาด 11 kV อาจป้อนหม้อแปลงแบบสเต็ปอัพเพื่อเอาต์พุต 400 kV สำหรับการส่งสัญญาณทางไกล ซึ่งช่วยลดกระแสและการสูญเสียความต้านทาน (P = I²R) ได้มากกว่า 1,000 เท่า โรงไฟฟ้าใช้หม้อแปลงแบบสเต็ปอัพในระดับสากลที่ระยะเอาท์พุต

หม้อแปลงสเต็ปดาวน์

หม้อแปลงแบบสเต็ปดาวน์จะลดแรงดันไฟฟ้าเพื่อให้ผู้ใช้ใช้งานอย่างปลอดภัย สถานีไฟฟ้าย่อยลดระดับลงจาก 33 kV หรือ 11 kV เป็น 400V/230V สำหรับการจัดหาที่อยู่อาศัยและพาณิชยกรรม อุปกรณ์สเต็ปดาวน์ขนาดเล็ก (เช่น 240V ถึง 12V) จ่ายไฟให้กับระบบไฟแรงดันต่ำ กริ่งประตู และระบบควบคุม HVAC

ทั้งสองประเภทมีหลักการอัตราส่วนรอบเดียวกัน: V₁/V₂ = N₁/N₂ โดยที่ V คือแรงดันไฟฟ้า และ N คือจำนวนรอบของขดลวด

หม้อแปลงชนิดต่าง ๆ และการใช้งาน

หม้อแปลงไฟฟ้าได้รับการออกแบบทางวิศวกรรมในหลายรูปแบบ โดยแต่ละรูปแบบได้รับการปรับปรุงให้เหมาะกับความต้องการด้านประสิทธิภาพ สภาพแวดล้อม และระดับพลังงานเฉพาะ ด้านล่างนี้เป็นประเภทที่สำคัญที่สุด

หม้อแปลงไฟฟ้า

หม้อแปลงไฟฟ้ากำลังทำงานในเครือข่ายการส่งผ่านที่ แรงดันไฟฟ้าที่สูงกว่า 33 kV และการให้คะแนนโดยทั่วไปตั้งแต่ 100 MVA ถึงมากกว่า 1,000 MVA ได้รับการออกแบบมาเพื่อการทำงานเต็มโหลดที่เกือบจะต่อเนื่อง และจัดลำดับความสำคัญของการสูญเสียที่ต่ำเหนือปัจจัยอื่นๆ ทั้งหมด การทำความเย็นแบบแช่น้ำมัน (ONAN/ONAF) เป็นมาตรฐาน ประสิทธิภาพของพวกเขามักจะเกินกว่าปกติ 99% ทำให้การปรับปรุง 0.1% มีนัยสำคัญในระดับกริด

Ningbo Chuangbiao Electronic Technology Co., Ltd. ใช้เทคโนโลยีหม้อแปลงความถี่ต่ำภายในโครงสร้างพื้นฐานของระบบไฟฟ้า เพื่อให้มั่นใจว่าการส่งพลังงานมีประสิทธิภาพและลดการสูญเสียในสายเพื่อรับประกันการทำงานของกริดที่เสถียร

หม้อแปลงไฟฟ้าระบบจำหน่าย

หม้อแปลงไฟฟ้าระบบจำหน่ายลดแรงดันไฟฟ้าจากแรงดันไฟฟ้าปานกลาง (โดยทั่วไปคือ 11 kV หรือ 33 kV) เป็นแรงดันไฟฟ้าต่ำ (400V/230V) ณ จุดส่งมอบ พวกเขาทำงานที่โหลดตัวแปรและได้รับการจัดอันดับจาก 25 เควีเอ ถึง 2,500 เควีเอ . มีทั้งแบบน้ำมันและแบบแห้ง (เรซินหล่อ) เป็นแบบทั่วไป โดยเลือกใช้แบบแห้งในอาคารเนื่องจากความปลอดภัยจากอัคคีภัย

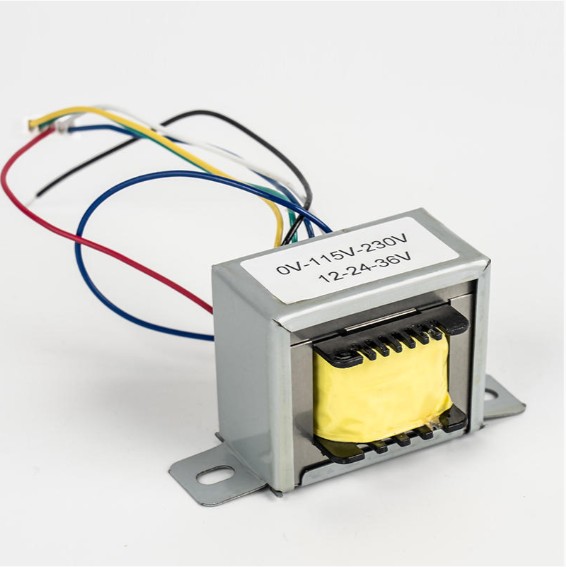

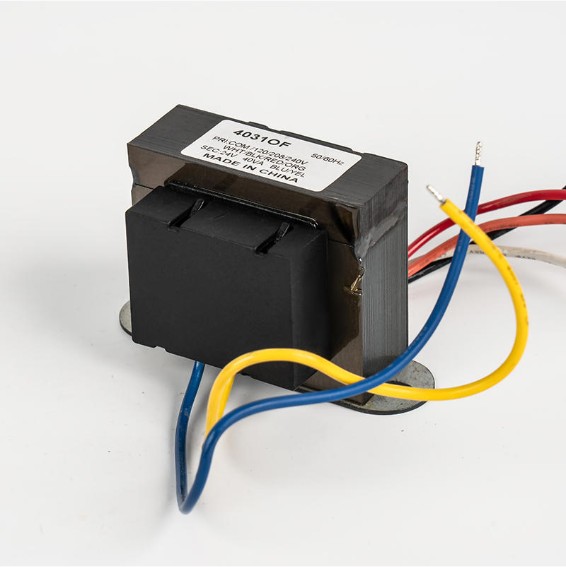

หม้อแปลงเครื่องปรับอากาศ

อ air conditioner transformer is a specialized low-frequency transformer that converts incoming AC mains voltage to the DC levels required to drive คอมเพรสเซอร์ มอเตอร์พัดลม และแผงควบคุม . ในเครื่องปรับอากาศระบบแยกส่วน หม้อแปลงของแผงควบคุมมักจะจ่ายไฟ 24V AC สำหรับวงจรเทอร์โมสตัท หน่วย HVAC เชิงพาณิชย์ขนาดใหญ่อาจใช้หม้อแปลงที่มีพิกัด 40–150 VA เพื่อควบคุมกำลัง

ในเครื่องปรับอากาศแบบอินเวอร์เตอร์ หม้อแปลงจะทำงานเป็นส่วนหนึ่งของวงจรแปลงไฟ AC-DC-AC การออกแบบหม้อแปลงที่มีประสิทธิภาพส่งผลโดยตรงต่อระดับพลังงานของหน่วย (EER/COP) หม้อแปลงความถี่ต่ำของ Chuangbiao ทำหน้าที่นี้ในอุปกรณ์ทำความเย็น โดยการแปลงไฟ AC เป็น DC ซึ่งเหมาะสำหรับการขับคอมเพรสเซอร์และมอเตอร์พัดลม เพื่อการทำความเย็นหรือทำความร้อนที่มีประสิทธิภาพ

หม้อแปลงแยก

อ isolation transformer has a อัตราการหมุน 1:1 - จุดประสงค์หลักไม่ใช่การแปลงแรงดันไฟฟ้า แต่เป็นการแยกกระแสไฟฟ้าระหว่างวงจร ซึ่งจะทำลายวงจรกราวด์ ลดเสียงรบกวนในโหมดทั่วไป และให้ความปลอดภัยของบุคลากรในสภาพแวดล้อม เช่น โรงพยาบาล ห้องปฏิบัติการ และศูนย์ข้อมูล

ข้อมูลจำเพาะที่สำคัญที่ควรทราบ:

• แรงดันไฟฟ้าแยก : โดยทั่วไป 1,500V ถึง 4,000V ระหว่างขดลวด
• กระแสไฟรั่ว : หน่วยเกรดทางการแพทย์ต้องรักษาระดับการรั่วไหลให้ต่ำกว่า 500 µA (IEC 60601)
• ขดลวดป้องกัน : การป้องกันฟาราเดย์ยังช่วยลดการมีเพศสัมพันธ์แบบคาปาซิทีฟในอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อนอีกด้วย

ในระบบอัตโนมัติทางอุตสาหกรรม หม้อแปลงแยกส่วนจะปกป้อง PLC และเซ็นเซอร์จากกระแสไฟแรงดันสูงบนสายไฟ

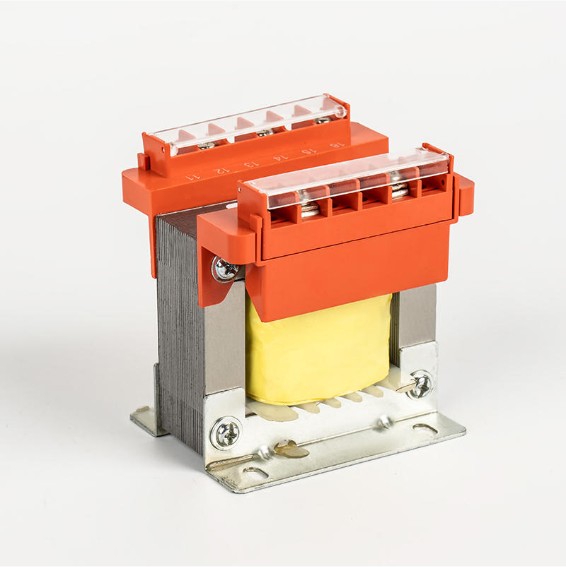

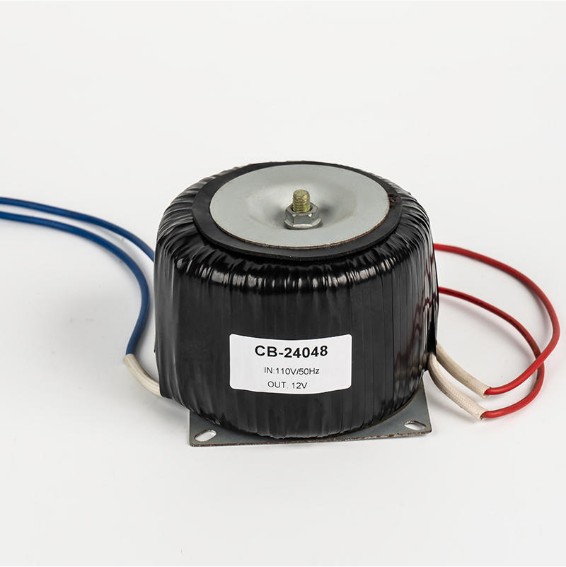

หม้อแปลงทอรอยด์

หม้อแปลง โทรอยด์al ใช้แกนแม่เหล็กรูปโดนัท (Toroidal) แทนที่จะเป็นสแต็คลามิเนต E-I ทั่วไป เส้นทางหลักที่ต่อเนื่องช่วยลดช่องว่างอากาศ โดยให้:

• ประสิทธิภาพสูงถึง 95–98% เทียบกับ ~85–90% สำหรับการออกแบบ EI-core ที่เทียบเคียงได้
• การรบกวนทางแม่เหล็กไฟฟ้าต่ำ (EMI) – โดยทั่วไปแล้วสนามแม่เหล็กหลงทางจะต่ำกว่าหม้อแปลง EI-core 8–10 เท่า
• กะทัดรัดและน้ำหนักเบา – เล็กกว่าและเบากว่าการออกแบบ EI ที่เทียบเท่าถึง 50%
• การสูญเสียขณะไม่มีโหลดและเสียงรบกวนต่ำ

หม้อแปลงแบบโทรอยด์ถูกนำมาใช้กันอย่างแพร่หลายในเครื่องเสียง เครื่องมือทางการแพทย์ แผงควบคุมทางอุตสาหกรรม และอุปกรณ์จ่ายไฟระดับพรีเมียม ซึ่งพื้นที่และ EMI เป็นข้อจำกัดที่สำคัญ ข้อจำกัดหลักคือต้นทุนต่อ VA ที่สูงขึ้นเมื่อเปรียบเทียบกับการออกแบบลามิเนตทั่วไป และความไวต่อ DC offset ทำให้เกิดความอิ่มตัวของแกนกลาง

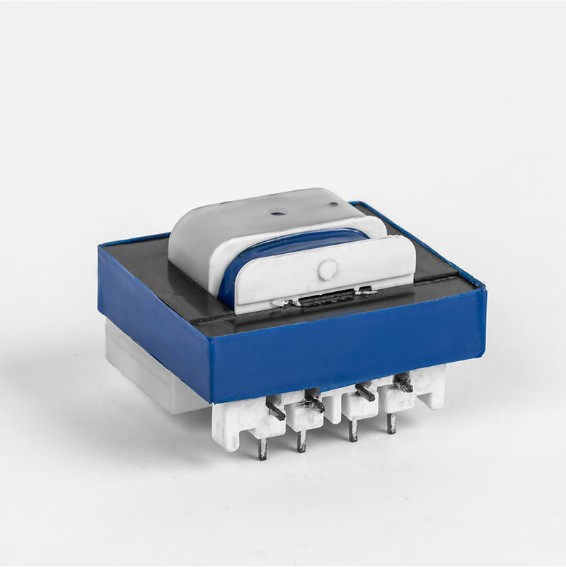

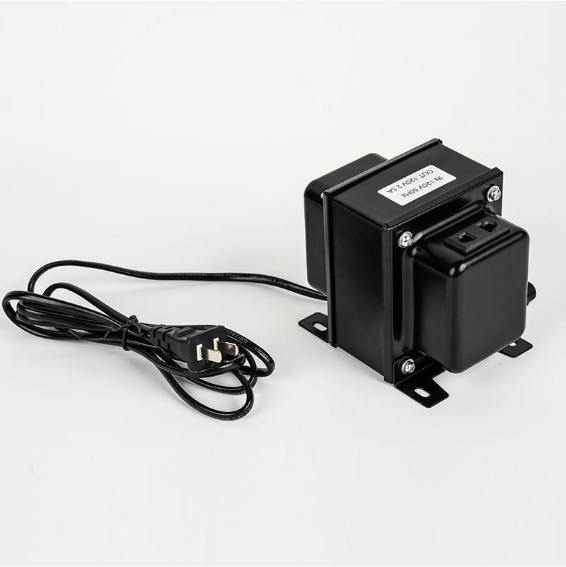

หม้อแปลงไฟฟ้าอัตโนมัติ

อ auto-transformer uses a single shared winding (with a tap point) rather than two separate windings. This makes it กะทัดรัดและราคาถูกกว่า —มีประโยชน์ในกรณีที่จำเป็นต้องปรับแรงดันไฟฟ้าเล็กน้อย เช่น การแปลงไฟ 220V เป็น 110V หรือการสตาร์ทอย่างนุ่มนวลของมอเตอร์ อย่างไรก็ตาม ไม่มีการแยกกระแสไฟฟ้า ทำให้ไม่เหมาะสมในกรณีที่ต้องมีการแยกความปลอดภัย

หม้อแปลงเครื่องมือวัด (CT & PT)

มีการใช้หม้อแปลงกระแสไฟฟ้า (CT) และหม้อแปลงไฟฟ้าที่มีศักยภาพ/แรงดันไฟฟ้า (PT/VT) การวัดและการป้องกัน ไม่ใช่การส่งกำลัง อัตรา CT 1000:5 A ลดกระแสลงเพื่อการสูบจ่ายที่ปลอดภัย อัตรา PT 11,000:110 V ช่วยให้โวลต์มิเตอร์และรีเลย์ทำงานที่ระดับอุปกรณ์มาตรฐาน ระดับความแม่นยำอยู่ระหว่าง 0.1 ถึง 3 สำหรับการวัดแสง และ 5P หรือ 10P สำหรับการป้องกัน

ประเภทของหม้อแปลงโดยย่อ

หม้อแปลงความถี่ต่ำในการใช้งานทางอุตสาหกรรมและพลังงานใหม่

หม้อแปลงความถี่ต่ำ (ทำงานที่ความถี่หลัก 50 หรือ 60 Hz) ยังคงเป็นแกนหลักของระบบไฟฟ้าอุตสาหกรรมเนื่องจากมีความทนทาน ประสิทธิภาพสูง และความสามารถในการจัดการระดับพลังงานขนาดใหญ่ได้อย่างน่าเชื่อถือ ต่างจากหม้อแปลงสวิตชิ่งความถี่สูง การออกแบบความถี่ต่ำมีความทนทานมากกว่าและเหมาะสมกับสภาพแวดล้อมที่รุนแรงมากกว่า

การควบคุมทางอุตสาหกรรมและระบบอัตโนมัติ

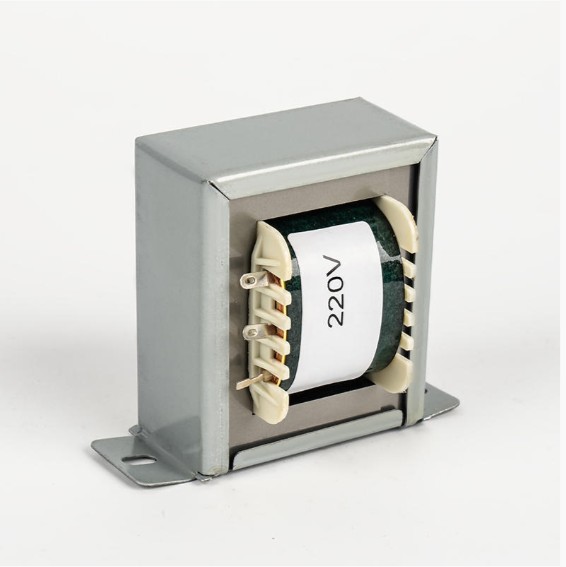

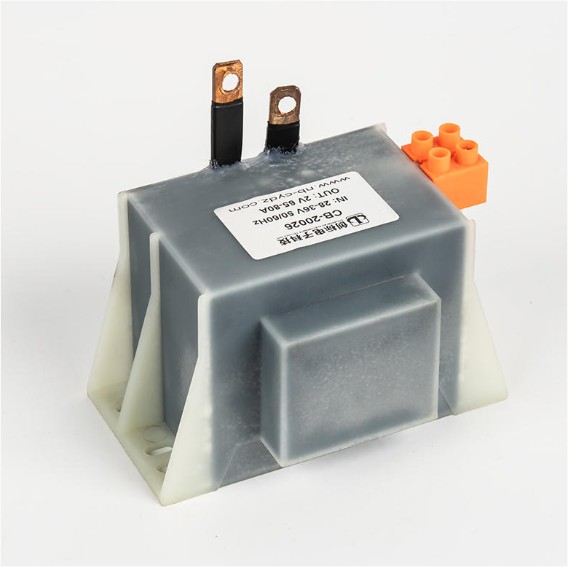

ในระบบอัตโนมัติทางอุตสาหกรรม หม้อแปลงความถี่ต่ำทำหน้าที่เป็นส่วนประกอบหลักในการควบคุมกำลัง ทำให้เกิดการแปลง AC เป็น DC และการขับเคลื่อนมอเตอร์และแอคชูเอเตอร์ ในเครื่องเชื่อมไฟฟ้าก็มีให้ แรงดันและกระแสการเชื่อมที่เสถียร — มีความสำคัญอย่างยิ่งต่อคุณภาพการเชื่อมที่สม่ำเสมอ อุปกรณ์ปรับแรงดันไฟฟ้าและตัวปรับแรงดันไฟฟ้ายังต้องอาศัยหม้อแปลงความถี่ต่ำเพื่อรักษาค่าความคลาดเคลื่อนเอาต์พุตที่แน่นหนาภายใต้โหลดที่ผันผวน

อินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์และการจัดเก็บพลังงาน

เนื่องจากพลังงานหมุนเวียนขยายตัวทั่วโลก หม้อแปลงความถี่ต่ำจึงกลายเป็นสิ่งที่ขาดไม่ได้ในอินเวอร์เตอร์พลังงานแสงอาทิตย์ (PV) ในก ระบบ PV แบบผูกตาราง โดยหม้อแปลงจะแปลงไฟฟ้ากระแสตรงจากแผงโซลาร์เซลล์เป็นไฟฟ้ากระแสสลับที่เข้ากันได้กับกริด โดยเพิ่มแรงดันไฟฟ้าขึ้นไปจนถึงระดับกริด ในขณะเดียวกันก็ให้การแยกกระแสไฟฟ้าที่จำเป็น ซึ่งเป็นข้อกำหนดทางกฎหมายในหลายประเทศ หม้อแปลงอินเวอร์เตอร์ PV ทั่วไปทำงานที่ประสิทธิภาพ 97–98.5%

ในระบบจัดเก็บพลังงานแบตเตอรี่ (BESS) หม้อแปลงจะจัดการการไหลของพลังงานแบบสองทิศทาง โดยชาร์จแบตเตอรี่จากกริด (AC เป็น DC) และคายประจุกลับไปยังกริดหรือโหลด (DC เป็น AC) ความน่าเชื่อถือในบทบาทการหมุนเวียนนี้จะกำหนดเวลาทำงานของระบบและประสิทธิภาพไปกลับโดยตรง

Ningbo Chuangbiao Electronic Technology Co., Ltd. พัฒนาหม้อแปลงความถี่ต่ำที่ได้รับการปรับแต่งมาอย่างแม่นยำสำหรับการใช้งานพลังงานใหม่เหล่านี้ โดยผสมผสานประสิทธิภาพสูงเข้ากับความเสถียรทางความร้อนที่จำเป็นสำหรับการทำงานต่อเนื่องในสภาพแวดล้อมของเซลล์แสงอาทิตย์และการจัดเก็บ

แสงสว่างและเครื่องใช้ในบ้าน

หม้อแปลงความถี่ต่ำในการใช้งานระบบแสงสว่างจะควบคุมแรงดันไฟฟ้าเพื่อควบคุมความสว่างและความสม่ำเสมอของสี ในเครื่องใช้ไฟฟ้าภายในบ้าน อุปกรณ์เหล่านี้รับประกันการจ่ายไฟที่มั่นคงแม้จะมีความผันผวนของไฟหลัก ปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อนจากแรงดันไฟฟ้าตกหรือไฟกระชากที่อาจทำให้อายุการใช้งานของอุปกรณ์สั้นลงหรือทำให้เกิดความล้มเหลวในการปฏิบัติงาน

วิธีเลือกหม้อแปลงให้เหมาะกับการใช้งานของคุณ

การเลือกประเภทหรือพิกัดหม้อแปลงไม่ถูกต้องทำให้เกิดความร้อนสูงเกินไป ขัดข้องก่อนเวลาอันควร หรืออันตรายด้านความปลอดภัย พิจารณาปัจจัยเหล่านี้:

1. ประเภทโหลดและตัวประกอบกำลัง – โหลดอุปนัย (มอเตอร์ ช่างเชื่อม) มีตัวประกอบกำลังต่ำกว่า ปรับขนาด kVA ตามนั้น โดยทั่วไปจะเพิ่มระยะขอบ 20–25%
2. ข้อกำหนดด้านแรงดันไฟฟ้า – ยืนยันแรงดันไฟฟ้าอินพุต (หลัก) และเอาต์พุต (รอง) และจำเป็นต้องเพิ่มระดับหรือลดระดับลง
3. ข้อกำหนดการแยก – หากจำเป็นต้องมีการแยกกัลวานิกเพื่อความปลอดภัยหรือการปฏิเสธสัญญาณรบกวน ให้ใช้หม้อแปลงแยกหรือหม้อแปลงสองขดลวดมาตรฐาน ไม่ใช่หม้อแปลงอัตโนมัติ
4. ข้อจำกัดทางกายภาพ – ในกรณีที่พื้นที่และ EMI มีความสำคัญ (เช่น แอมป์เสียง อุปกรณ์ทางการแพทย์) ให้เลือกการออกแบบแบบวงแหวน
5. สิ่งแวดล้อม – ชนิดแห้งภายในอาคาร (เรซินหล่อ) สำหรับพื้นที่จำกัด ระบายความร้อนด้วยน้ำมันสำหรับสถานีย่อยกลางแจ้งหรือการติดตั้งที่มีความจุสูง
6. ประสิทธิภาพและต้นทุนการดำเนินงาน – สำหรับหม้อแปลงที่ทำงานตลอด 24 ชั่วโมงทุกวัน a ปรับปรุงประสิทธิภาพ 1% บนหน่วย 100 kVA ช่วยประหยัดพลังงานได้ประมาณ 876 kWh ต่อปี ซึ่งสำคัญตลอดอายุการใช้งานของสินทรัพย์ 20 ปี

ตรวจสอบการปฏิบัติตามมาตรฐานที่บังคับใช้เสมอ: IEC 60076 (หม้อแปลงไฟฟ้ากำลัง), IEC 61558 (หม้อแปลงนิรภัย) หรือซีรีส์ IEEE C57 สำหรับการใช้งานในอเมริกาเหนือ
